本文從尺寸，特性和材料介紹大功率貼片電阻
發布時間： 2022-08-22
瀏覽次數： 1445
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
大功率貼片電阻具有體積小、重量輕、安裝密度高，抗震性強．抗干擾能力強，高頻特性好，在25瓦-100°C外殼溫度的散熱器安裝，TO-247型功率封裝，單M3螺絲安裝到散熱片，塑殼保護的和易于安裝等優點，應用在電源供應器的柵極電阻，緩沖器，CRT顯示器的負載和傾銷電阻，終端電阻RF功率放大器等。

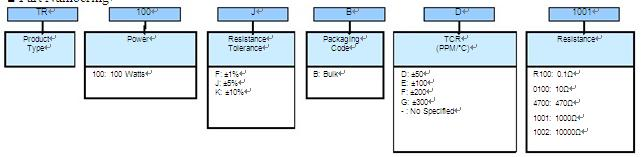

貼片大功率電阻型號：
施工
貼片大功率電阻尺寸
|
類型 |
重量(g)(1000pcs) |
|
TR100 |
3381 |

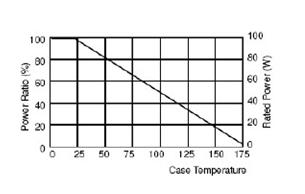

貼片大功率電阻降額曲線
貼片大功率電阻電氣特性規范
|
阻值范圍 |
±1% |
TCR(PPM℃) ±5% |
±10% |
|
>1Ω-3Ω |
±300 |
- |
- |
|
>3Ω-10Ω |
±100 |
±100 |
±100 |
|
>10Ω-10kΩ |
±100 |
±100 |
±100 |
工作電壓：700V最大。
抗電強度：1800V AC
絕緣電阻：10GΩ 分鐘。
工作溫度范圍：-65°C至+175°C
貼片大功率電阻環境特性：
|
項目 |
|
|
電阻溫度系數（T.C.R） |
SPEC |
|
負載壽命 |
R±10% |
|
焊 |
90%min coverage |
|
瞬間過載 |
R±0.5% |
|
介電強度 |
R±0.15% |
|
耐濕性 |
R±0.5% |
|
熱沖擊 |
R±0.5% |
|
端子強度 |
R±0.2% |
|
高頻振動 |
R±0.4% |
引線材料：鍍錫銅線
最大扭矩：0.9牛米
當在自由空氣中25°C時額定功率為3.5W，TR100
外殼溫度是用于定義應用的功率限制
外殼溫度測量熱電偶接觸組件的中心必須安裝在設計散熱器
導熱硅脂應該正確應用
