發布時間： 2022-09-16
瀏覽次數： 1281
次 貼片電阻器 (精密級型)
ERJ型
ERJ XG,1G系列
ERJ 1R,2R,3R,6R系列
ERJ 3E,6E系列
特點
①小巧輕盈
②基于合金厚膜和三層電極構造的高可靠性
③采用適合自動貼片機的帶狀包裝
④焊接方式 : 應對回流焊及浸流焊
⑤高精度電阻值容差 : ERJXG, 1G, 2R, 3E, 6E, 8E, 14, 12, 1T 系列 ：±1 ％
ERJ1R, 2R, 3R, 6R 系列 ：±0.5 ％
⑥參考標準 : IEC 60115-8, JIS C 5201-8, JEITA RC-2134C
⑦符合AEC-Q200 (除了ERJXG, ERJ1R)
⑧已應對 RoHS 指令
■ 包裝方法，焊盤圖案設計，推薦焊接條件, 安全注意事項請參考(共通情報)
型號命名方式
● ERJ1R, 2R, 3R, 6R 系列 : ±0.5 %精度。
● ERJXGN, 1GN, 2RC, 2RK, 3EK, 6EN, 8EN, 14N, 12N, 12S, 1TN 系列 : ±1 ％精度
規格
＜±0.5 %精度＞
|
型號 |
額定功率 |
元件最高電壓 |
最高過載電壓 |
電阻值容差 |
電阻值范圍 |
電阻溫度系數 |
類別 溫度范圍(℃) |
AECQ200 Grade |
|
ERJ1RH |
0.05 |
15 |
30 |
±0.5 |
1 k ~ 1 M (E24,E96) |
±50 |
-55~＋125 |
- |
|
ERJ2RH |
0.063 |
50 |
100 |
±0.5 |
100~ 100 k(E24,E96) |
±50 |
-55-＋155 |
Grade0 |
|
ERJ3RB |
0.1 |
75*4 |
150*4 |
±0.5 |
100~ 100 k(E24,E96) |
±50 |
||
|
ERJ3RE |
0.1 |
75*4 |
150*4 |
±0.5 |
10~97.6 |
±100 |
||
|
ERJ6RB |
0.1 |
150 |
200 |
±0.5 |
100 ~ 100 k (E24,E96) |
±50 |
||
|
ERJ6RE |
0.1 |
150 |
200 |
±0.5 |
10 ~ 97.6 |
±100 |
*1 : 請在產品溫度低于規格上限溫度的條件下使用。
*2 : 額定電壓的計算方法 ：以額定電壓 = √額定功率 × 電阻值的計算值，或表中的元件最高電壓中數值低的一方為準。
*3 : 過載測試電壓的計算方法 ：以過載電壓 = 指定倍率（請參考性能項目） × 額定電壓的計算值，或表中最高過載電壓中數值低的一方為準。
*4 : UPGRADE
規 格（±1%精度）
|
型 號 |
額定功率*1 |
元件 |
最高 過載電壓*3 (V) |
電阻值 |
電阻值范圍 |
電阻溫度系數 |
類別 |
AECQ200 |
|
ERJXGN |
0.031 |
15 |
30 |
±1 |
10 ~ 1 M*4 (E24,E96) |
R< 100 Ω: ±300 |
-55 ~ ＋125 |
- |
|
ERJ1GN |
0.05 |
25 |
50 |
±1 |
10 ~ 1 M*4 (E24,E96) |
±200 |
-55 ~ ＋125 |
Grade 1 |
|
ERJ2RC |
0.1 |
50 |
100 |
±1 |
1 ~ 9.76 (E24,E96) |
-100 ~ +600 |
-55 ~ ＋155 |
Grade 0 |
|
ERJ2RK |
0.1 |
50 |
100 |
±1 |
10 ~ 1 M (E24,E96) |
±100 |
-55 ~ ＋155 |
Grade 0 |
|
ERJ3EK |
0.1 |
75 |
150 |
±1 |
10 ~ 1 M (E24,E96) |
±100 |
-55 ~ ＋155 |
Grade 0 |
|
ERJ6EN |
0.125 |
150 |
200 |
±1 |
10 ~ 2.2 M (E24,E96) |
±100 |
-55 ~ ＋155 |
Grade 0 |
*1 : 請在產品溫度低于規格上限溫度的條件下使用。
*2 : 額定電壓的計算方法 ：以額定電壓 = √額定功率 × 電阻值的計算值，或表中的元件最高電壓中數值低的一方為準。
*3 : 過載測試電壓的計算方法 : 以過載電壓 = 指定倍率(請參考性能項目)× 額定電壓的計算值, 或表中最高過載電壓中數值低的一方為準。
*4 : 不到 10 Ω 時，請另行垂詢。
符合降低曲線
當工作環境溫度超過70 ℃，請按照右圖的負荷降低曲線來減少額定功率。

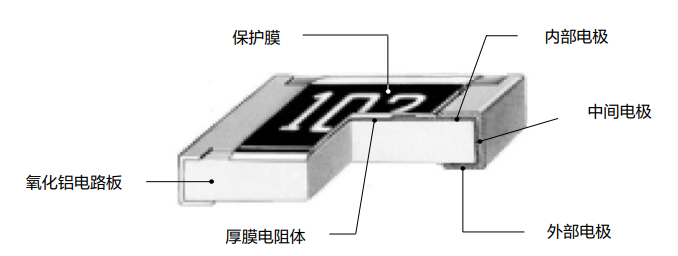

結構圖：
外觀尺寸：
|
型號 |
尺寸 |
質量 |
||||
|
L |
W |
a |
b |
T |
||
|
ERJXGN |
0.40±0.02 |
0.20±0.02 |
0.10±0.03 |
0.10±0.03 |
0.13±0.02 |
0.04 |
|
ERJ1GN |
0.60±0.03 |
0.30±0.03 |
0.10±0.05 |
0.15±0.05 |
0.23±0.03 |
0.15 |
|
ERJ1R□ |
||||||
|
ERJ2R□ |
1.00±0.05 |
0.50±0.05 |
0.20±0.10 |
0.25±0.05 |
0.35±0.05 |
0.8 |
|
ERJ3R□ |
1.60±0.15 |
0.80+0.15/-0.05 |
0.30±0.20 |
0.30±0.15 |
0.45±0.10 |
2 |
|
ERJ3EK |
||||||
|
ERJ6R□ |
2.00±0.20 |
1.25±0.10 |
0.40±0.20 |
0.40±0.20 |
0.60±0.10 |
4 |
|
ERJ6EN |
||||||
保管注意事項
可焊性保質期：在一定溫度（5 ℃ ~ 35 ℃）, 濕度（45 % ~ 85 %RH）的環境下, 自本產品以完整包裝到達用戶處起1年內。
