合金電阻產品材料
合金電阻規格標準
合金電阻的元件產品于焊墊建議尺寸

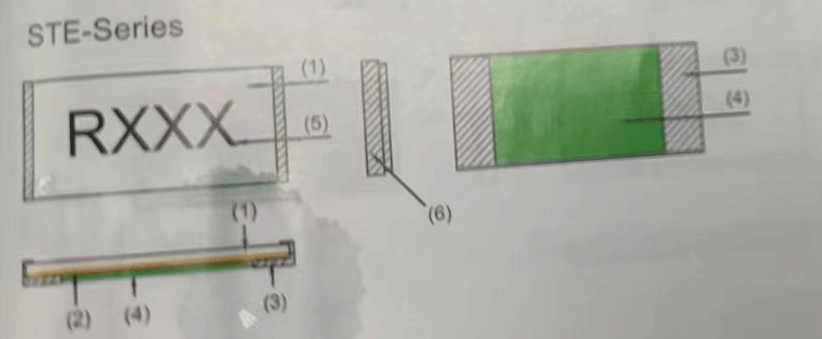

| 號碼 | 材質 | 說明 |
| ① | 基板 | 氧化鋁陶瓷基板（氧化鋁含量達96%） |
| ② | 電阻本體 | 合金 |
| ③ | 端電極 | 錫、鎳、銅 |
| ④ | 保護防焊層 | 防火級環氧樹脂，符合UL-94-V0要求（綠色） |
| ⑤ | 文印防焊層 | 防火級環氧樹脂，符合UL-94-V0要求（綠色） |
| ⑥ | 側邊電極 | 錫、鎳、銅 |
合金電阻規格標準
| 產品系列 | 型號 | Pr | Ro | RT | TCR |
| 70℃的額定功率 | 元件在室溫下的電阻 | 元件在室溫下的誤差范圍 | 電阻溫度系數 | ||
| STE-Series | 0603-W50-R | 0.5 | 5~60 | ±0.5，±1 | ±50~±100 |
| 0805-W75-R | 0.75 | 3~200 | ±0.5，±1 | ±50~±100 | |
| 1206-1W0-R | 1.0 | 3~400 | ±0.5，±1 | ±50~±100 | |
| 2010-1W0-R | 1.0 | 2~400 | ±0.5，±1 | ±50~±100 | |
| 2512-2W0-R | 2.0 | 2~400 | ±0.5，±1 | ±50~±100 | |
| 3921-3W0-R | 3.0 | 2~100 | ±0.5，±1 | ±50~±100 | |
| 4527-4W0-R | 4.0 | 2~100 | ±0.5，±1 | ±50~±100 | |
| STE-Series(Jumper) | 1206-1W0-R-J | 0.75 | 0.5MAX | ±0.5 | ±4500 |
合金電阻的元件產品于焊墊建議尺寸
| 單位 | 尺寸 | L1 | W1 | T | L2 | W2 | L3/min |
| STE-Series | 0603 | 1.7±0.2 | 0.9±0.2 | 0.65±0.2 | 1.35 | 0.92 | 0.5 |
| 0805 | 2.1±0.2 | 1.35±0.2 | 0.65±0.2 | 1.4 | 1.44 | 0.8 | |
| 1206 | 3.3±0.2 | 1.7±0.2 | 0.65±0.2 | 1.8 | 1.84 | 1.2 | |
| 2010 | 5.1±0.2 | 2.6±0.2 | 0.65±0.2 | 2.65 | 2.88 | 2.7 | |
| 2512 | 6.4±0.3 | 3.2±0.3 | 0.65±0.2 | 3.1 | 3.57 | 3.1 | |
| 3921 | 11±0.3 | 5.1±0.3 | 0.65±0.2 | 4.5 | 5.75 | 5.0 | |
| 4527 | 11.6±1.0 | 7.1±1.0 | 0.65±0.2 | 4.65 | 8.05 | 5.2 | |
| STE-Series (jumper) |
1206 | 3.10±0.20 | 1.55±0.20 | 0.70±0.20 | 0.80±0.20 | 1.84 | 1.2 |
