合金電阻選型與封裝尺寸詳解
發布時間： 2024-01-31
瀏覽次數： 437
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
合金電阻，作為電子電路中的關鍵元件，因其獨特的材料組合和制造工藝，在穩定性、精度和溫度特性等方面表現出色。在電路設計過程中，合金電阻的選型和封裝尺寸選擇是至關重要的，它直接關系到電路的性能、可靠性和成本，順?？萍?/strong>將對合金電阻的選型要點和封裝尺寸進行深入的探討。
精度等級表示電阻實際阻值與標稱阻值之間的偏差范圍。高精度的電阻對于保證電路的穩定性和性能至關重要，尤其是在精密測量、儀器儀表和自動控制系統中。合金電阻通常能提供較高的精度等級，如±0.1%、±0.5%等。
功率評級表示電阻能夠承受的最大功率。選擇電阻時，必須確保其功率評級不低于電路中預期的最大功率，以防止過熱損壞。合金電阻因其材料的優良導熱性，通常具有較好的功率處理能力。
溫度系數（TCR）描述了電阻阻值隨溫度變化的比率。合金電阻具有較低的溫度系數，意味著其阻值隨溫度變化較小，這對于維持電路的穩定性至關重要。
長期穩定性：長期穩定性是指電阻在長時間使用和老化過程中阻值的變化程度。合金電阻因其材料的穩定性而具有出色的長期穩定性，適用于長壽命要求的電子產品。
大功率封裝：對于需要處理較高功率的應用，如電源電路、電機驅動等，可以選擇1206等較大封裝尺寸的合金電阻。這些封裝具有更大的散熱面積，能夠更有效地散發電阻產生的熱量。
合金電阻選型要點
阻值是電阻的基本參數，選型時首先要確定所需的阻值范圍。合金電阻通常提供廣泛的阻值系列，以滿足不同電路的需求。設計師應根據電路的工作電壓、電流以及所需的功率來確定合適的阻值。精度等級表示電阻實際阻值與標稱阻值之間的偏差范圍。高精度的電阻對于保證電路的穩定性和性能至關重要，尤其是在精密測量、儀器儀表和自動控制系統中。合金電阻通常能提供較高的精度等級，如±0.1%、±0.5%等。
功率評級表示電阻能夠承受的最大功率。選擇電阻時，必須確保其功率評級不低于電路中預期的最大功率，以防止過熱損壞。合金電阻因其材料的優良導熱性，通常具有較好的功率處理能力。
溫度系數（TCR）描述了電阻阻值隨溫度變化的比率。合金電阻具有較低的溫度系數，意味著其阻值隨溫度變化較小，這對于維持電路的穩定性至關重要。
長期穩定性：長期穩定性是指電阻在長時間使用和老化過程中阻值的變化程度。合金電阻因其材料的穩定性而具有出色的長期穩定性，適用于長壽命要求的電子產品。

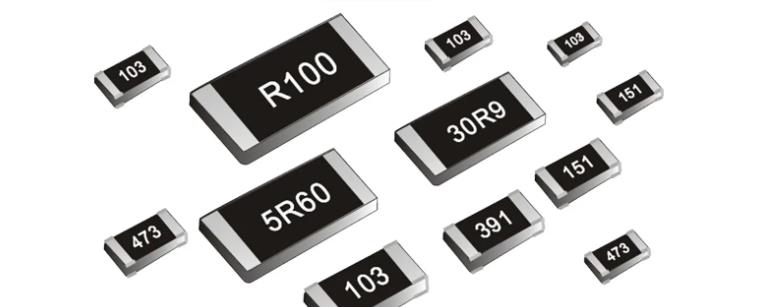

合金電阻尺寸與封裝：
封裝尺寸的選擇不僅影響電阻的功率處理能力，還關系到電路板的布局和空間利用率。小型化的封裝尺寸有利于實現電路的緊湊設計和高密度集成。合金電阻封裝尺寸
合金電阻的封裝尺寸多種多樣，常見的有0201、0402、0603、0805、1206等。這些數字表示電阻的長和寬的尺寸，單位為英寸。例如，0402封裝表示電阻的長度為0.04英寸，寬度為0.02英寸。合金電阻小型封裝：0201和0402等小型封裝適用于空間受限的應用，如智能手機、可穿戴設備等。這些封裝尺寸具有較小的體積和重量，有利于實現電路板的輕薄化和便攜性。
標準封裝：0603和0805是較為標準的封裝尺寸，廣泛應用于各種電子設備中。它們提供了較好的功率處理能力和散熱性能，同時保持了適中的尺寸。大功率封裝：對于需要處理較高功率的應用，如電源電路、電機驅動等，可以選擇1206等較大封裝尺寸的合金電阻。這些封裝具有更大的散熱面積，能夠更有效地散發電阻產生的熱量。
