原標題：三星電容命名規則
三星電子是一家以半導體為主的科技企業，目前韓國最大的電子工業企業，同時也是三星集團旗下最大的子公司，成立于1938年，總部位于韓國。而三星電容是電容器行業比較受歡迎的品牌，尤其是以高容的價格優勢以及交貨周期受到廣大消費類電子的青睞，下面主要講三星電容命名（物料/編碼）規則。
三星電容編碼識別例如下表：
1、系列編碼：
CL=積層陶瓷電容
2、尺寸編碼
03=0201（0603） 21=0805（2012） 42=1808（4520）
05=0402（1005） 31=1206（3216） 43=1812（4532）
10=0603（1608） 32=1210（3225） 55=2220（5750）
14=0504（1410） 01=0306（0816） 12=0508（1220）
3、介質
I類 II類
C=C0G S=S2H L=S2L
P=P2H T=T2H
R=R2H U=U2J
A=X5R F=Y5V
B=X7R X=X6S
4、容量
電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后“O”的位數
如：104 = 1 00000 （單位pF）
如果中間一位為R 則表示“。”
如：4R7 = 4.7pF
5、電容的誤差：
B=±0.1pf F=±1pf±1% K=±10%
C=±0.25pf G=±2% M=±20%
D=±0.5pf？ J=±5% Z=+80/-20%
6、額定電壓
R=4V O =16V B =50V E = 250V I = 1000V
Q=6.3V A =25V C=100V G = 500V J = 2000V
P =10V L =35V D =200V H = 630V K= 3000V
7、厚度：
3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米
5=0.50毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米
8=0.80毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米
8、內電極
A=常規產品 鈀/銀/鎳屏蔽/錫 100%
N=常規產品 鎳/銅/鎳屏蔽/錫 100%
G=常規產品 銅/銅/鎳屏蔽/錫 100%
L=低側面產品 鎳/銅/鎳屏蔽/錫 100%
9、產品編碼
A =陣列（2-元素） L =LICC
B =陣列（4-元素） N =常規
P =自動 C=高頻
10、特殊編碼
11、包裝編碼
B=散裝 O=紙版箱料帶，10英寸料盤 E=壓花紙版箱，7英寸料盤
P=散裝箱 D=紙版箱料帶，13英寸料盤（10000ea） F=壓花紙版箱，13英寸料盤
C=紙版箱料帶，7英寸料盤 L=紙版箱料帶，13英寸料盤（15，000ea） S=壓花紙版箱，10英寸料盤

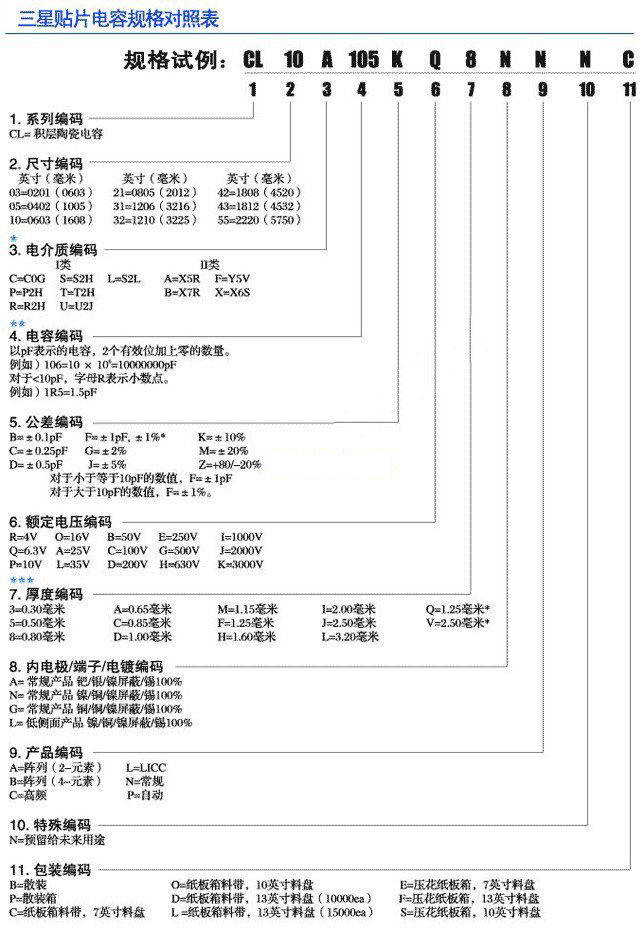

三星電容命名（物料）規則識別代碼詳解圖如下
我司是三星電子（SAMSUNG）品牌代理直銷商，主營MLCC-三星貼片電容全系列封裝規格。封裝規格可選01005、0201、0402、0603、0805、1206、1210、1808、1812、2220等全參數齊全，海量三星貼片電容現貨庫存，原廠拿貨、支持那樣測試、大小量訂購、價格優惠等，聯系電話：0755-28100016；另外我司我司還代理華德、碩凱、薩瑞微、國巨、太誘、村田、天二、億能、基美、AVX、威世、三星、厚聲、風華、光頡、順絡、麥捷等各大保險絲、電阻、電容、電感、靜電保護器ESD、GDT陶瓷氣體放電管、NTC熱敏電阻、TSS半導體放電管、壓敏電阻、TVS瞬態抑制二極管等品牌電子元器件及半導體器件一級代理商。
深圳市順?？萍加邢薰臼且患覍I(yè)的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：三星電容命名規則、三星電容命名規則中文、三星電容型號對照表、三星電容編碼規則
三星電子是一家以半導體為主的科技企業，目前韓國最大的電子工業企業，同時也是三星集團旗下最大的子公司，成立于1938年，總部位于韓國。而三星電容是電容器行業比較受歡迎的品牌，尤其是以高容的價格優勢以及交貨周期受到廣大消費類電子的青睞，下面主要講三星電容命名（物料/編碼）規則。
三星電容編碼識別例如下表：
| CL | 03 | B | 104 | K | Q | 8 | N | N | N | C |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
CL=積層陶瓷電容
2、尺寸編碼
03=0201（0603） 21=0805（2012） 42=1808（4520）
05=0402（1005） 31=1206（3216） 43=1812（4532）
10=0603（1608） 32=1210（3225） 55=2220（5750）
14=0504（1410） 01=0306（0816） 12=0508（1220）
3、介質
I類 II類
C=C0G S=S2H L=S2L
P=P2H T=T2H
R=R2H U=U2J
A=X5R F=Y5V
B=X7R X=X6S
4、容量
電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后“O”的位數
如：104 = 1 00000 （單位pF）
如果中間一位為R 則表示“。”
如：4R7 = 4.7pF
5、電容的誤差：
B=±0.1pf F=±1pf±1% K=±10%
C=±0.25pf G=±2% M=±20%
D=±0.5pf？ J=±5% Z=+80/-20%
6、額定電壓
R=4V O =16V B =50V E = 250V I = 1000V
Q=6.3V A =25V C=100V G = 500V J = 2000V
P =10V L =35V D =200V H = 630V K= 3000V
7、厚度：
3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米
5=0.50毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米
8=0.80毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米
8、內電極
A=常規產品 鈀/銀/鎳屏蔽/錫 100%
N=常規產品 鎳/銅/鎳屏蔽/錫 100%
G=常規產品 銅/銅/鎳屏蔽/錫 100%
L=低側面產品 鎳/銅/鎳屏蔽/錫 100%
9、產品編碼
A =陣列（2-元素） L =LICC
B =陣列（4-元素） N =常規
P =自動 C=高頻
10、特殊編碼
11、包裝編碼
B=散裝 O=紙版箱料帶，10英寸料盤 E=壓花紙版箱，7英寸料盤
P=散裝箱 D=紙版箱料帶，13英寸料盤（10000ea） F=壓花紙版箱，13英寸料盤
C=紙版箱料帶，7英寸料盤 L=紙版箱料帶，13英寸料盤（15，000ea） S=壓花紙版箱，10英寸料盤
三星電容命名（物料）規則識別代碼詳解圖如下
我司是三星電子（SAMSUNG）品牌代理直銷商，主營MLCC-三星貼片電容全系列封裝規格。封裝規格可選01005、0201、0402、0603、0805、1206、1210、1808、1812、2220等全參數齊全，海量三星貼片電容現貨庫存，原廠拿貨、支持那樣測試、大小量訂購、價格優惠等，聯系電話：0755-28100016；另外我司我司還代理華德、碩凱、薩瑞微、國巨、太誘、村田、天二、億能、基美、AVX、威世、三星、厚聲、風華、光頡、順絡、麥捷等各大保險絲、電阻、電容、電感、靜電保護器ESD、GDT陶瓷氣體放電管、NTC熱敏電阻、TSS半導體放電管、壓敏電阻、TVS瞬態抑制二極管等品牌電子元器件及半導體器件一級代理商。
深圳市順?？萍加邢薰臼且患覍I(yè)的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：三星電容命名規則、三星電容命名規則中文、三星電容型號對照表、三星電容編碼規則
