原標題：熱敏電阻工作原理_ntc熱敏電阻原理

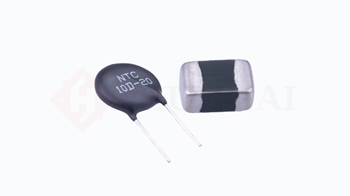

前言：熱敏電阻是敏感元件的一種，根據溫度系數分為正溫度系數熱敏電阻(PTC)和負溫度系數熱敏電阻(NTC)。熱敏電阻的典型特征是對溫度敏感，在不同的溫度下表現出不同的電阻值。正溫度系數熱敏電阻(PTC)溫度越高，電阻值越大，負溫度系數熱敏電阻(NTC)溫度越高，電阻值越低，屬于半導體部件。
正溫度系數熱敏電阻工作原理
正溫度系數的熱敏電阻是以鈦酸鋇(BaTio3)為基礎，再加入適量稀土元素，采用陶瓷工藝高溫?zé)Y(jié)。純鈦酸鋇是一種絕緣材料，但在加入了適量的稀土元素，如拉(La)和鈮(Nb)后，變成了半導體材料，稱為半導體鈦酸鋇。它是一種多晶體材料，晶粒之間有晶粒界面。對于導電電子來說，晶粒界面相當于一個位置。當溫度較低時，由于半導體鈦酸鋇內電場的作用，導電電子很容易越過位置，因此電阻值較小。
當溫度上升到中心點溫度（即臨界溫度，該部件的溫度控制點為鈦酸鋇的中心點120℃時）內部電場被破壞，無法幫助導電電子越過位塞，因此電阻值急劇增加。該部件具有未到達居里點前的電阻隨溫度變化非常緩慢，具有恒溫、溫度調節和自動溫度調節功能，只發熱，不發紅，沒有火災，不易燃燒，電壓交直流3~440V，壽命長，非常適合電機等電氣設備的過熱探測
負溫度系數熱敏電阻工作原理
負溫度系數熱敏電阻以氧化錳、鈷、鎳、銅、鋁等金屬氧化物為主要原料，采用陶瓷技術制造。這些金屬氧化物材料具有半導體性質，與鍺、硅晶體材料完全相似，體內載流子(電子和空穴)數少，電阻高的溫度上升，體內載流子數增加，自然電阻值下降。負溫度系數熱敏電阻種類繁多，具有低溫(-60~300℃)、中溫(300~600℃)、高溫(>600℃)、靈敏度高、穩定性好、響應快、壽命長、價格低等優點。廣泛應用于需要定點測溫的溫度自動控制電路，如冰箱、空調、溫室等。
熱敏電阻與簡單的放大電路相結合，可以檢測千分之一的溫度變化，因此可以與電子儀表組成溫度計，完成高精度的溫度測量。普通用途熱敏電阻工作溫度為-55℃～+315℃，特殊低溫?zé)崦綦娮璧墓ぷ鳒囟鹊陀?55℃，可達-273℃。
以上內容主要介紹PTC及NTC熱敏電阻工作原理，如需要熱敏電阻相關產品請留言聯系或撥打：0755-28100016；海量熱敏電阻現貨庫存。歡迎來咨詢價格或拿樣測試。
深圳市順?？萍加邢薰臼且患覍I(yè)的保險絲、貼片保險絲、可恢復保險絲、自恢復保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：熱敏電阻工作原理、ntc熱敏電阻原理、ptc熱敏電阻原理、NTC熱敏電阻工作原理、PTC熱敏電阻工作原理
