厚聲厚膜片式電阻_厚聲厚膜貼片電阻
發布時間： 2021-12-16
瀏覽次數： 1766
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
特征
體積小，重量輕
節約裝配成本
適用于波浪和回流焊接
應用于：導航，移動電話，電信，PDA，setbox，儀表
電阻數字化結構
電阻器上的標志
碼數代碼
標準E-96系列電阻值代碼（用于0603≤±1%標記）
電阻值標記為以下示例
標準E-24和不屬于E-96系列值(≤0603尺寸的±1%）：標記與5%公差相同，但標記為下劃線。

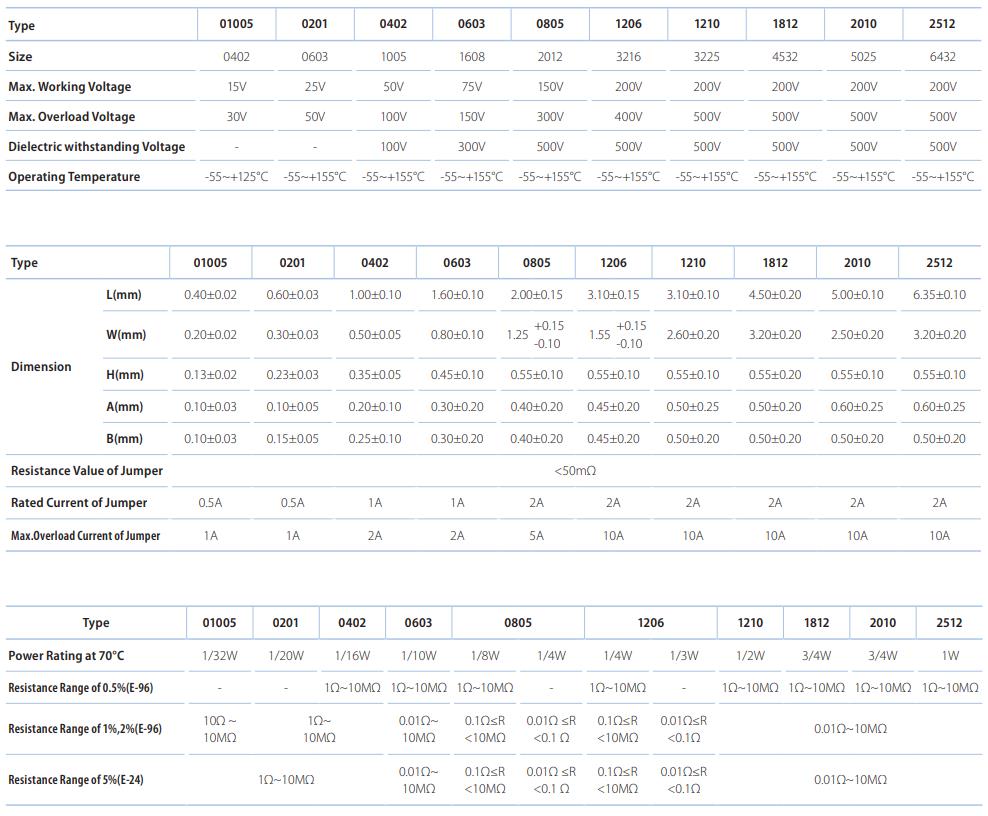

性能規格

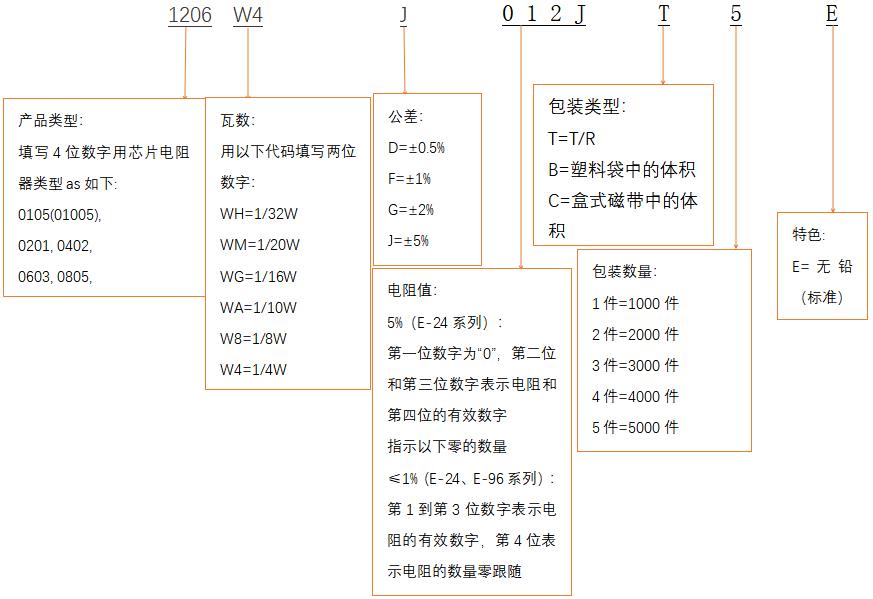

選擇產品解讀（示例：1206 1/4W 5%1.2? T/R-5000）
以上是厚聲厚膜貼片電阻的參數介紹，可當做厚聲電阻產品選型做參考選型，具體解決方案可咨詢在線客服即可獲得。
體積小，重量輕
節約裝配成本
適用于波浪和回流焊接
應用于：導航，移動電話，電信，PDA，setbox，儀表
電阻數字化結構
 |
1:高純氧化鋁基板 |
| 2:保護涂層 | |
| 3.電阻元件 | |
| 4.終端（內部）鎳/鉻 | |
| 5.鎳屏障（之間）端接 | |
| 6.終端（外部）序列號 | |
電阻器上的標志
| 對于01005、0201、0402尺寸，由于電阻器尺寸較小，因此主體上沒有標記。 如右圖：153 = 15000? = 15K? |  |
| ±5%公差乘積：標記為3位，前2位為電阻和電阻的有效值第三位數字表示后面的零數。如右圖 最低 10?: 6R8 = 6.8? | |
| 0805, 1206, 1210, 2010, 2512 ≤±1%：標記為4位數字，前3位為標記的有效位電阻，第四位數字表示后面的零數。 如右圖：2372 = 23700? = 23.7K? |
|
| 標準E-96系列值0603≤±1%：由于電阻器主體的尺寸較小，將使用3位數字標記使用以下乘數和電阻C指示準確的電阻值 如右圖：最低 10? : 3R24 = 3.24? |
碼數代碼
| Code | A | B | C | D | E | F | G | H | X | Y | Z |
| power | 10º | 10¹ | 10² | 10³ | 10000 | 100000 | 1000000 | 10000000 | 0.1 | 0.01 | 0.001 |
電阻值標記為以下示例
標準E-24和不屬于E-96系列值(≤0603尺寸的±1%）：標記與5%公差相同，但標記為下劃線。
性能規格
| 溫度系數 | 01005: 1Ω≤R<10Ω: -200~+600ppm/°C 10Ω≤R<100Ω: ±300ppm/°C 100Ω≤R≤10MΩ: ±200ppm/°C 0201: 1Ω≤R≤10Ω: -100~+350ppm/°C >10Ω: ±200ppm/°C 0402: 1Ω≤R≤10Ω: ±200ppm/°C >10Ω: ±100ppm/°C |
0603: 0.01Ω≤R≤0.03Ω:±1500PPM/°C 0.03Ω >10Ω:±100PPM/°C |
0805, 1206, 1210, 1812, 2010, 2512: 0.01Ω ≤ R ≤0.015Ω: ±1500ppm/°C 0.015Ω < R ≤0.03Ω:±1000ppm/°C 0.03Ω < R <1Ω: ±800ppm/°C 1Ω≤R≤10Ω: ±200ppm/°C >10Ω: ±100ppm/°C |
| 臨時過載 | ±5%, ± 2%: ±(2.0% + 0.05Ω) ±1%, ± 0.5%: ±(1.0% + 0.05Ω) 01005 ±5% ±1% : ±(2.0% + 0.05Ω) |
||
| 絕緣電阻 | ≥ 1,000 MΩ | ||
| 介質耐壓值 | 無閃絡、機械損壞、電弧或絕緣擊穿跡象 | ||
| 最大偏差 | ±(1.0% + 0.05Ω) | ||
| 焊接熱點 | ±(1.0% + 0.05Ω) | ||
| 可焊比例 | 覆蓋率必須超過95%。 | ||
| 耐焊濕度 | ±5%, ± 2%: ±(3.0% + 0.05Ω)；±1%, ± 0.5%: ±(0.5% + 0.05Ω)； 01005±5%±1%（-55°C~125°C）：±（2.0%+0.05Ω） |
||
| 耐潮值 | ±5%, ± 2%: ±(3.0% + 0.05Ω) ±1%, ± 0.5%: ±(1% + 0.05Ω） 01005: ±(3.0% + 0.05Ω) |
||
| 負載壽命 | ±5%, ± 2%: ±(3.0% + 0.05Ω) ±1%, ± 0.5%: ±(1% + 0.05Ω) 01005: ±(3.0% + 0.05Ω) |
||
以上是厚聲厚膜貼片電阻的參數介紹，可當做厚聲電阻產品選型做參考選型，具體解決方案可咨詢在線客服即可獲得。
