關于厚聲貼片電阻器高阻并聯應用分析以及注意事項
發布時間： 2021-12-22
瀏覽次數： 1882
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
使用貼片電阻的高阻值時，電阻在焊接過程和使用過程中可能會吸潮，電阻表面可能會吸附灰塵等，導致電阻產生并聯效應而降低電阻值。以免在使用過程中受到并聯電阻的影響。通過選型、使用過程等措施減少并聯電阻的影響，增加保護。
一、貼片電阻的結構特點

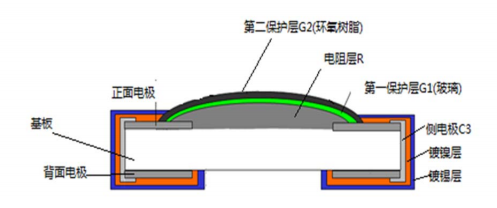

片式電阻器的主要結構由基板、電阻膜層、電極、保護層四部分組成。電極部分分為內電極（銀鈀）、中間層（鎳）、外電極（主要是錫）。圖1：
結構圖：
2、電阻的阻值是在電極兩端測得的值。測量值由多種因素組成。如內阻本身的電極、電阻層、保護層等。在使用過程中，也會影響并聯電阻，形成最終電阻值，如：外焊錫和PCB板焊接處的紅膠，使用過程中環境產生的灰塵和切屑，以及濕氣對PCB板的影響。電阻器的表面保護層等因素。如圖二所示：
3、綜合以上因素產生的電阻值，最后并聯形成如下圖所示的電阻：R=（R1+R2+R3+R4...）/Rn
分析以上因素排除：
一個電阻器的內阻層和電極層經過高溫燒結，對阻值影響不大，可以排除；
灣阻焊時基板、PCB、紅膠在電阻背面，對阻值影響不顯著，可以排除；
C。電阻使用環境如果長期受潮，環境差，有灰塵、皮屑等吸附條件。那么保護層在潮濕條件下會產生一定的電阻值。影響更大。
4、G1和G2都是保護層，G1是玻璃保護，燒結溫度600℃，G2是樹脂層，固化溫度200℃左右。兩層共同作為絕緣層，保護電阻R層，防止外界損傷有害物質直接浸入R表面，對R有害。當保護層受潮時，會產生一定的電阻值, 約 50MΩ左右，并聯在R的兩邊，對R的值會有一定的影響。
假設電阻值為R0，保護層的電阻值為RG，則：并聯后的電阻值為RZ。
如果它的影響是：
△R=RZ-R0
4、串聯分壓反饋電路及其特點
電源部分對于整個產品來說始終是不可或缺的。通常，為了穩定輸出電壓，在輸出端設計了分壓反饋電路。目的是根據電阻值將實際電壓分到電阻上。當輸出電壓波動時，電阻上的分壓值也會發生變化，這種變化會反應到前級并做出相應的調整以保證輸出電壓的穩定，但如果使用的串聯電阻本身有阻值，會反饋錯誤信號，導致整機停機。 .串聯分壓器反饋電路如圖3所示：
電阻器在直流電壓下工作，改電阻的負載率比較高,產品在客戶使用一段時間后出現問題。 這條線對電阻很敏感。該值的變化將改變分壓的大小。
5. 總結
根據以上分析和描述，建議在選擇大值貼片電阻時注意以下幾點：
5.1盡量選擇長寬尺寸較大的產品。根據電阻公式Rρ，電阻L增大，對電阻值影響較小；
5.2 避免使用電阻過高的產品（如10M以上的電阻），可以并聯設計，降低電阻的阻值；
5.3 避免在串聯分壓器反饋（敏感）電路中使用；
5.4 使用高阻時，建議表面做好防潮處理。
一、貼片電阻的結構特點
片式電阻器的主要結構由基板、電阻膜層、電極、保護層四部分組成。電極部分分為內電極（銀鈀）、中間層（鎳）、外電極（主要是錫）。圖1：
結構圖：
一個電阻器的內阻層和電極層經過高溫燒結，對阻值影響不大，可以排除；
灣阻焊時基板、PCB、紅膠在電阻背面，對阻值影響不顯著，可以排除；
C。電阻使用環境如果長期受潮，環境差，有灰塵、皮屑等吸附條件。那么保護層在潮濕條件下會產生一定的電阻值。影響更大。
4、G1和G2都是保護層，G1是玻璃保護，燒結溫度600℃，G2是樹脂層，固化溫度200℃左右。兩層共同作為絕緣層，保護電阻R層，防止外界損傷有害物質直接浸入R表面，對R有害。當保護層受潮時，會產生一定的電阻值, 約 50MΩ左右，并聯在R的兩邊，對R的值會有一定的影響。
假設電阻值為R0，保護層的電阻值為RG，則：并聯后的電阻值為RZ。
電源部分對于整個產品來說始終是不可或缺的。通常，為了穩定輸出電壓，在輸出端設計了分壓反饋電路。目的是根據電阻值將實際電壓分到電阻上。當輸出電壓波動時，電阻上的分壓值也會發生變化，這種變化會反應到前級并做出相應的調整以保證輸出電壓的穩定，但如果使用的串聯電阻本身有阻值，會反饋錯誤信號，導致整機停機。 .串聯分壓器反饋電路如圖3所示：
電阻器在直流電壓下工作，改電阻的負載率比較高,產品在客戶使用一段時間后出現問題。 這條線對電阻很敏感。該值的變化將改變分壓的大小。
5. 總結
根據以上分析和描述，建議在選擇大值貼片電阻時注意以下幾點：
5.1盡量選擇長寬尺寸較大的產品。根據電阻公式Rρ，電阻L增大，對電阻值影響較小；
5.2 避免使用電阻過高的產品（如10M以上的電阻），可以并聯設計，降低電阻的阻值；
5.3 避免在串聯分壓器反饋（敏感）電路中使用；
5.4 使用高阻時，建議表面做好防潮處理。
